商品説明
ブランド 三菱電機(MITSUBISHI ELECTRIC)
電流定格 5 アンペア
電圧 220 ボルト
回路遮断器タイプ GFCI
ポール数 3
モータ保護用 : 無し・定格電流 (A) : 5 10 15 20 30・定格絶縁電圧 (V) : 250
定格インパルス耐電圧 (kV) : 2.5
開閉寿命 (回) : 機械的 : 10000・電気的 : 6000 (AC220V)
規格認証 : 電気用品安全法 : 適合
過電流引きはずし方式 : 熱動
メーカー 三菱電機(MITSUBISHI ELECTRIC)
部品番号 22M011
商品の重量 200 g
梱包サイズ 8.2 x 8.2 x 6.2 cm; 200 g
電圧 220 ボルト
電池使用 いいえ
商品紹介
単回路の小形制御盤の主回路用や、回路数の多い大形制御盤の分岐回路用として使いやすい縦寸法72mmのコンパクトサイズの制御盤用遮断器です。

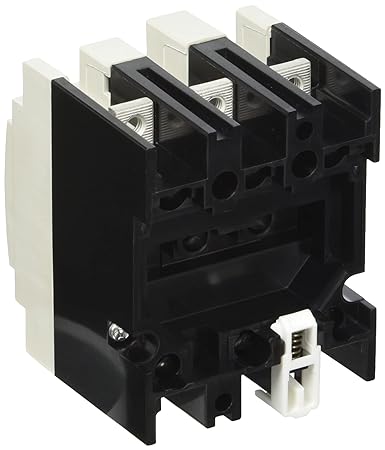

裏面配線が可能な端子構造になっています。また、表板への取付が可能で、裏からのナット締付けが不要です。
AC/DC共用、IECレール標準取付可能、定格電流5~30A。
取付ねじはお客様でご用意ください。
裏側からのナット締付けなしで表板取付が可能です。 (取付ねじM5×0.8×30はお客様でご用意ください。)
この場合端子ねじを遮断器裏側から締付けできます。
裏面配線が可能な端子構造となっています。定格電流5A品の定格遮断容量は1.5/1kAとなります。トリップボタンは警報スイッチ (AL) つきの場合のみ付属します。 (SHT+ALの場合は除く)
